Beschreibung

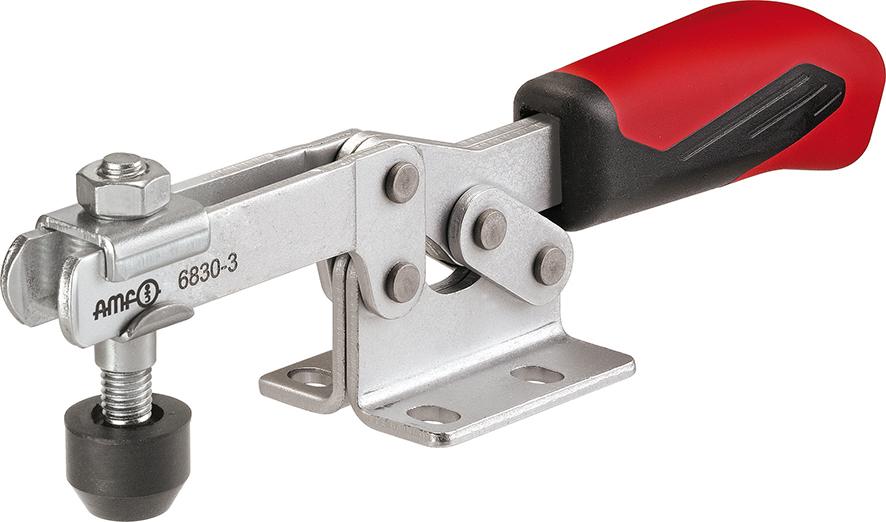

Waagerechtspanner, mit waagerechtem Fuß

• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

Technische Daten:
Größe: 4
F1: 2 kN
F2: 3 kN
Andrückschraube: M8 x 65
Gewicht: 700 g
A: 10 mm
B: 113 mm
C: 41 mm
D: 8,5 mm
D1: 8,5 mm
E: 63 mm
F: 27 mm
H: 45 mm
H1: 75 mm
H2: 126 mm
HW min.: -4 mm
HW max.: 24 mm
I: 20 mm
K: 8 mm
L: 20,5 mm
L1: 287 mm
M: 29–43 mm
M1: 43 mm
N: 58 mm
P: 57 mm
alpha: 90 °
Markenname: AMF
Herstellername: Andreas Maier GmbH & Co KG
Herstellerartikelnummer: 93047
